螺紋指示量規測量法將螺紋測量分為單一中徑測量及作用中徑測量。

單一中徑即為單牙中徑，作用中徑即為全牙中徑，若測得單一中徑與作用中徑數值相同，則表明螺紋各項參數均合格。若兩者數據不同，則表明螺紋存在問題，具體出現了什麽問題，需要進一步的分析判斷。

一、螺紋指示量規主要構成

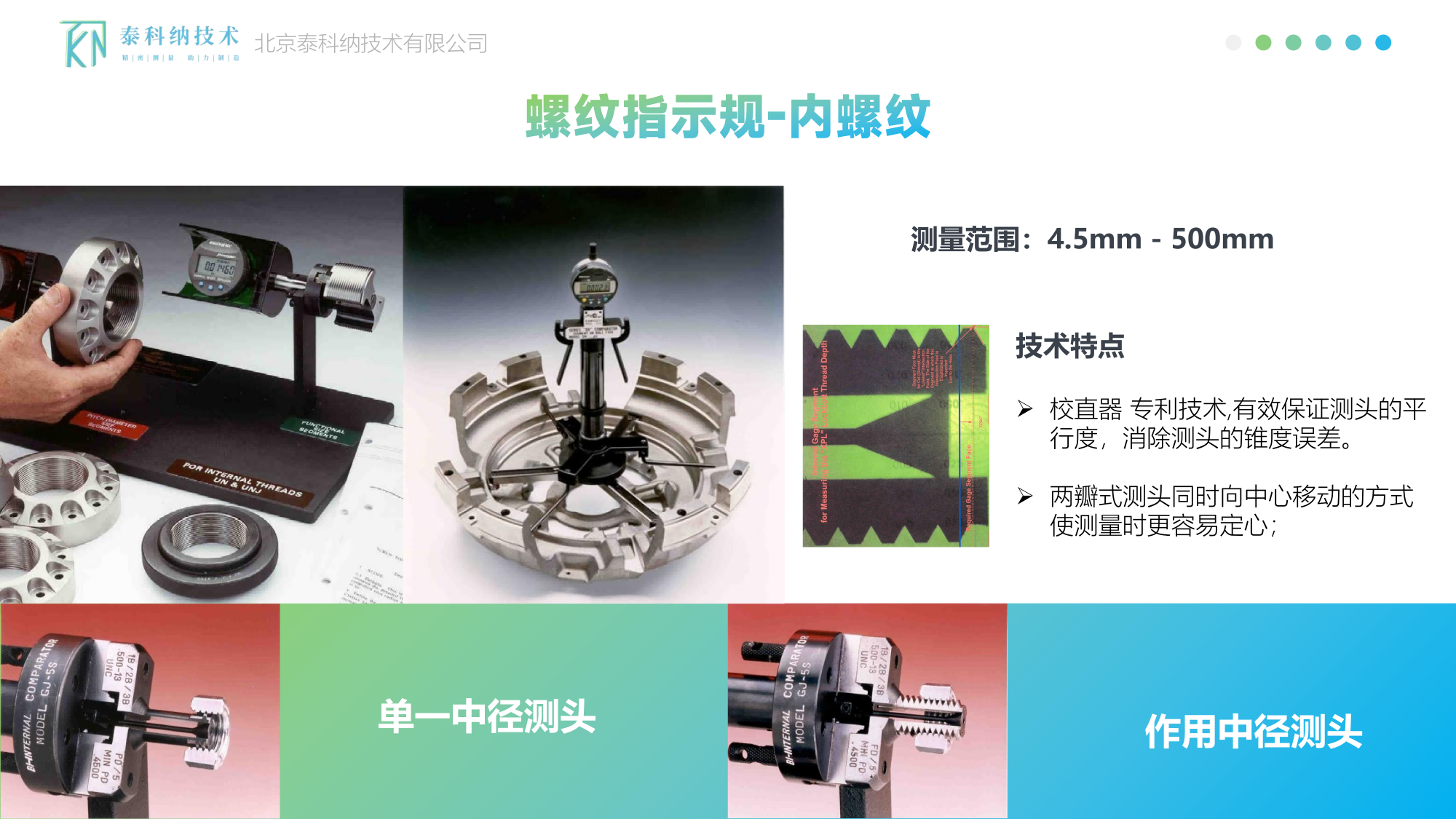

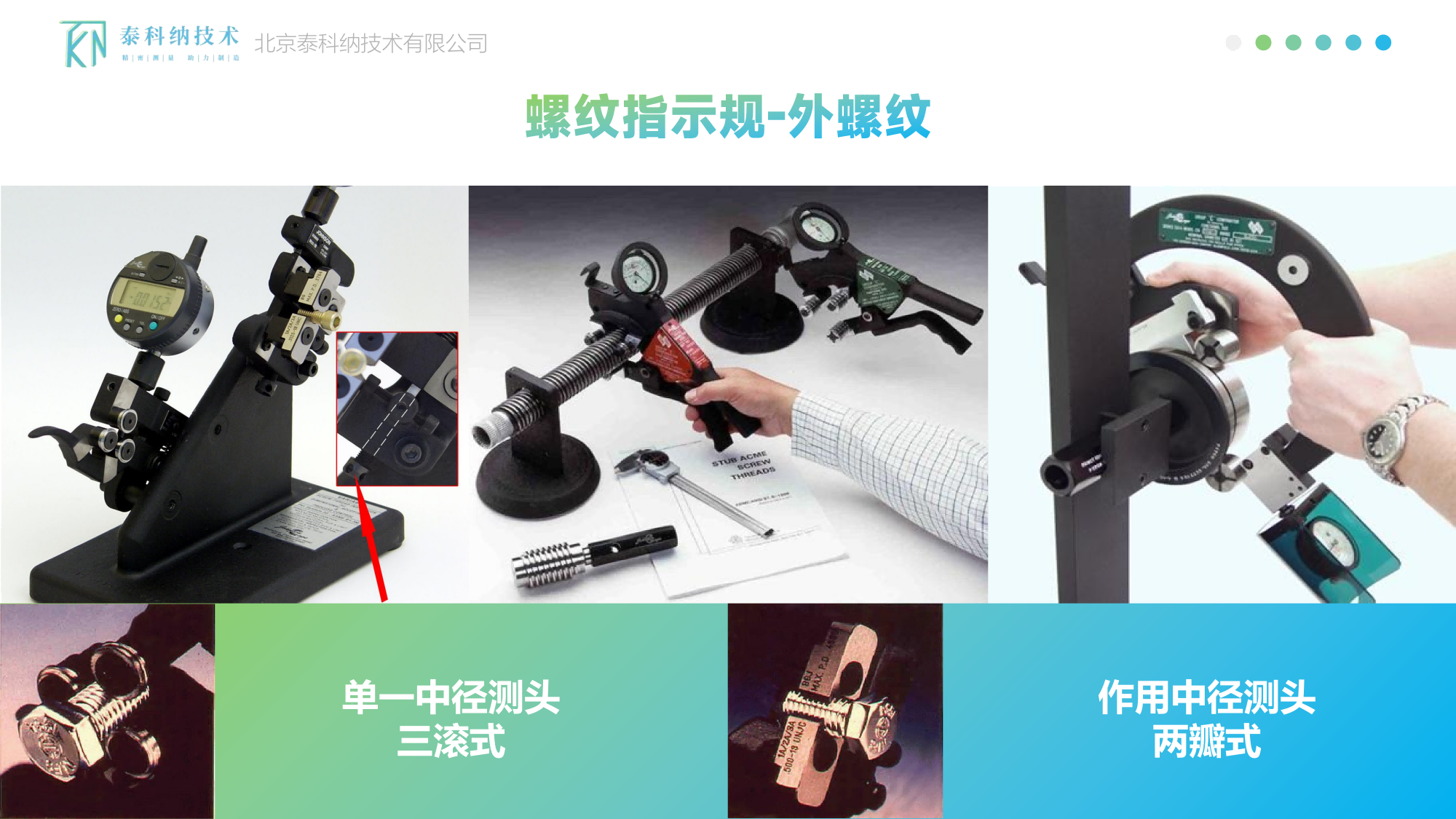

數顯指示表，測量本體，螺紋單一中徑測頭，螺紋作用中徑測頭，配合世界最高等級W等級螺紋標準件。

使用人員通過螺紋標準件對螺紋指示規進行標定，然後對工件進行快速批量測量，通過數顯指示表獲得螺紋具體中徑值，並可以分析螺紋圓度、錐度、螺距、牙型角誤差。設備還可以通過增加螺紋跳動模塊實現對以螺紋為基準測量相關形狀跳動誤差。

二、背景

美國在航空螺紋加工和檢測技術居世界領先水平，在螺紋檢測方麵進行了大量的技術研究，其ASME B1.3-2007緊固螺紋檢測體係標準將螺紋檢測劃分為三個等級（21體係、22體係、23體係），以滿足多樣化的質量控製需求。從21體係到23體係，螺紋質量水平逐漸提高，每個體係都詳細規定了檢驗和測量螺紋各要素所需的檢具。22體係中規定了控製單一中徑在最小實體之內要采用螺紋指示類量儀進行測量。

為與國際接軌，我國於2019年發布了GB/T 37050-2019緊固螺紋檢測體係，其內容與ASME B1.3-2007高度一致，並引入了體係A、B、C的劃分，分別對應21、22、23體係。這一標準的發布，標誌著我國螺紋檢測技術向國際化邁出了重要一步。
