設備功能

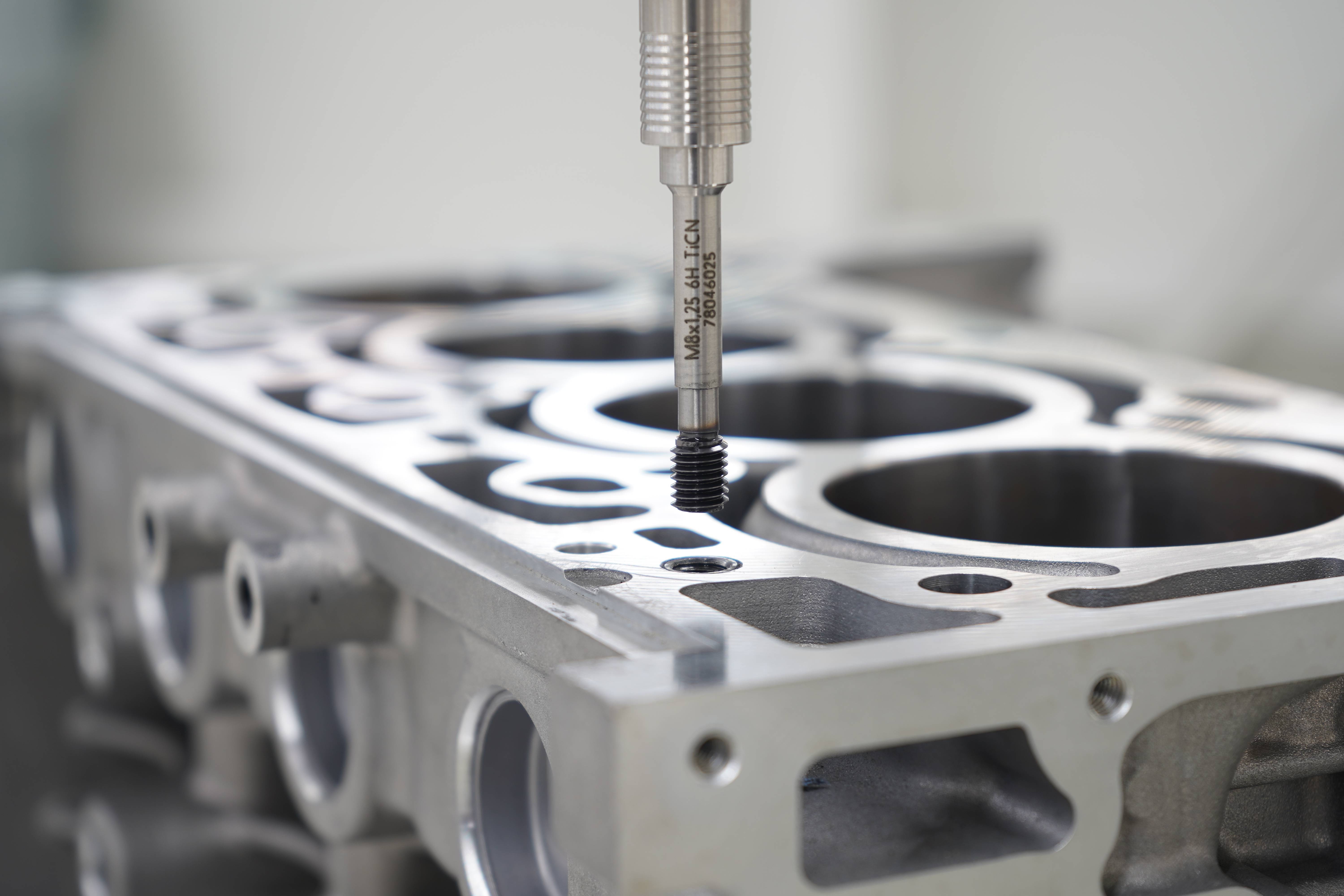

自動檢測螺紋孔的通止及深度。通孔和盲孔均（jun1）可測量。

中徑測量範圍4~20 MM

深度測量範圍4倍大徑（不超過50MM）

深度測量精度∶0.01 MM

設備結構

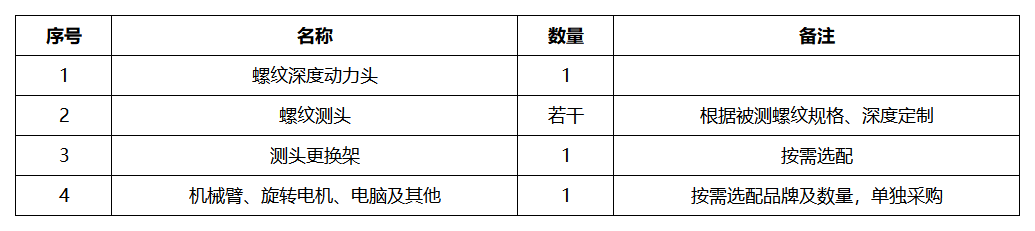

由自動化機械臂，旋轉電機，螺紋深度動力頭、螺紋塞規測頭以及測頭更換架幾部分組成。

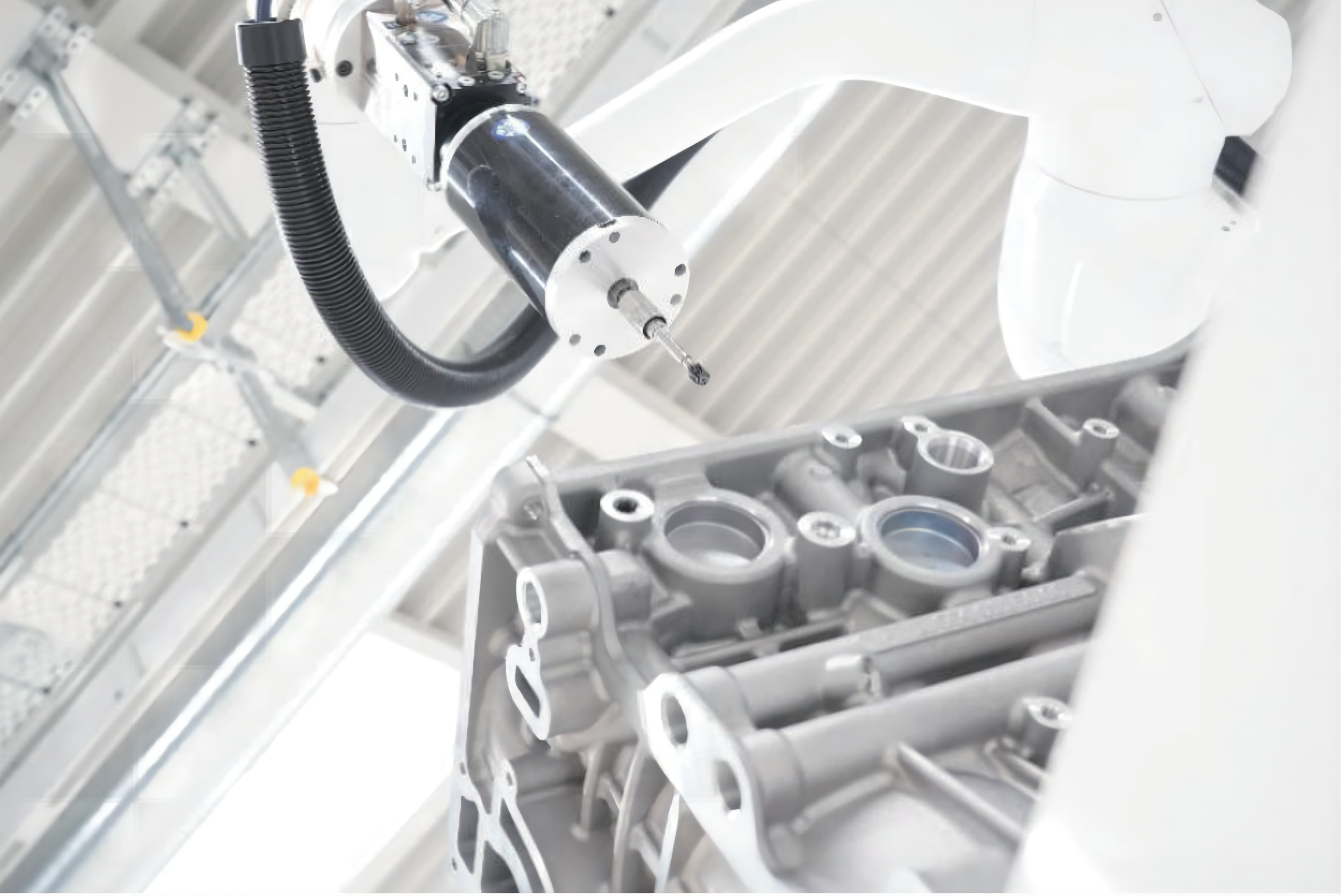

自動化機械臂:通過對自動化機械臂進行編程，可以精確的找到螺紋孔所在位置，快速將螺紋塞規測頭移動到指定位置進行測量工作；

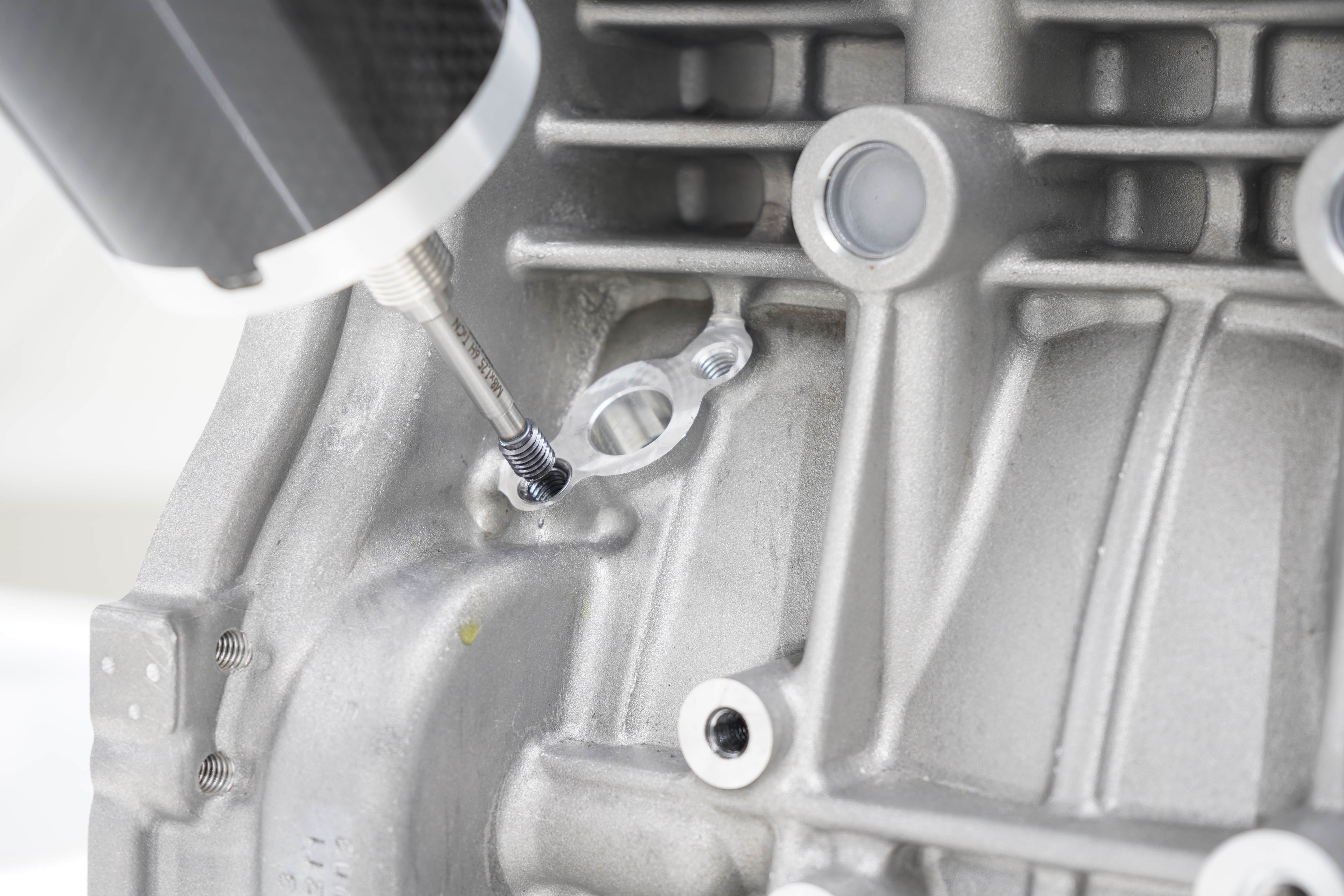

旋轉電機:到達螺紋孔位置時，旋轉電機開始轉動，給螺紋測頭提供相應動力，使螺紋測頭能夠順利旋入螺紋孔；

螺紋深度動力頭:用於精確控製螺紋測頭的旋入深度及截止扭矩，在到達截止扭矩時，動力頭受係統控製開始反轉，同時將深度數據反饋至係統，用於判斷螺紋孔質量情況；

測頭更換架:可以實現不同螺紋規格的測頭自動更換，避免因為人為更換錯誤導致零件損壞。更換架最多支持10個螺紋測頭。
