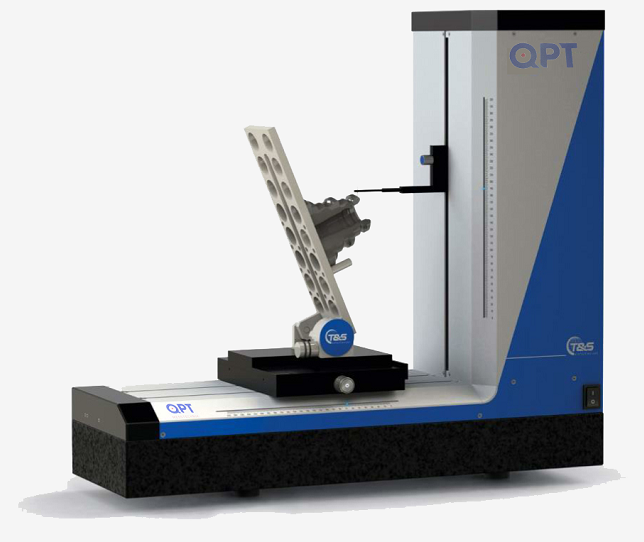

QPT-TS係統由 X、Z 兩個電機控製測量軸配合高品質的工裝配合實現輪廓、直徑、粗糙度的快速測量。產品超強的穩定性和耐用性是技術革新性的突破。

技術特征

穩健的機械本體

高品質花崗岩導軌

電動可調工作台自動尋找拐點

0.1-3mm/s可調的測量速度

無需複雜的裝卡，簡易的操作流程

全程絕對測量，提高測量效率

恒定動態速度控製。（不論輪廓傾斜與否，數據點之間的距離保持不變）

數據記錄和控製通過標準接口，可以更換電腦，來保證未來的使用和獨立性。

獨特的跟蹤臂水平定位，允許在任何時間方便且安全地測量工件。

與Wi10/64和Wi7/64位兼容的軟件

輪廓功能

建立坐標係

建立線，非連續線，圓，角度

計算半徑，距離，角度，傾斜

角度顯示單位（度分秒，小數，um/mm）

生成輔助元素：圓，線，點，坐標，平行線，垂直線，角度對分，角度線

固定直徑圓匹配

建立交點，輔助線和輪廓交點，圓弧和線的交點

生成自由參考點

自動找最高點，最低點

按%或數值截取位置

通過點回歸生成線，圓弧

輪廓測量拓展功能

*UD選項（雙向測量）

*滾道直徑的測定

*壁厚變化

*平行度測量

*錐度角測量

表麵粗糙度測量特性（可選功能）

粗糙度測量範圍：1mm

有效分辨率：1nm

測量速度：0.1~0.5mm/s

測量力：7.5mN（可調）

適用於粗糙度：Rz＞0.5μm，Ra＞0.05μm

準確度：5%

可評價粗糙度參數

Pt，Pz，Pa，Pc，Pq，Pp，Pv，Psk，Pku，PSm，Pdq，Pmr(c)

Rt，Rz，Ra，Rc，Rq，Rp，Rv，Rsk，Rku，RSm，Rdq，Rmr(c)，

Rk，Rpk，Rvk，Mr1，Mr2，RPc，Rmax(VDA 2006)，R3z（DBworks standard）

Wt，Wz，Wa，Wc，Wq，Wp，Wv，Wsk，Wku，WSm，Wdq，Wmr(c)
